Accouplement directionnel de 20 à 30 GHz de 20 watts série LT-DC 20 dB
-
Mettre en évidence
Accouplement directionnel de la série LT-DC
,Accouplement directionnel de 20 watts
,Accouplement directionnel de 20 dB
-
Lieu d'origineChine
-
Nom de marqueZR Hi-Tech
-
Numéro de modèleLe numéro de série est le numéro de série de l'appareil
-
Document
-
Quantité de commande min1
-
Détails d'emballageEmballage en carton
-
Delivery Time4 weeks
-
Payment TermsT/T,D/A,D/P
Accouplement directionnel de 20 à 30 GHz de 20 watts série LT-DC 20 dB
Coupleur directionnel 20 à 30 GHz 20 Watts Série LT-DC 20dB
Principales caractéristiques
- Coupleur directionnel 20dB
- Directivité > 13 dB
- Plage de fréquences de 20 à 30 GHz
- VSWR de perte< 1.4:1
- Couplage 10±1.0 dB
- Puissance maximale 20 Watts (CW)
- Conforme aux normes CE, RoHS, REACH
- Garantie d'un an
Description du produit
Le LT-DC20-200300K de ZR est un coupleur directionnel haute performance de 20 dB fonctionnant de 20 à 30 GHz. Capable de gérer jusqu'à 20 Watts (CW), il présente une directivité minimale de 13 dB et un VSWR maximal de 1,4:1. L'unité utilise des connecteurs femelles 2,92 mm et est conforme aux normes REACH et RoHS.
Spécifications techniques
| Paramètre | Spécification | Conditions |
|---|---|---|
| Numéro de pièce | LT-DC20-200300K | |
| Plage de fréquences | 20 à 30 GHz | |
| Couplage | 20±1.0 dB | |
| Impédance | 50 Ohms | |
| VSWR de la ligne principale | 1.4:1 Max. | |
| VSWR de couplage | 1.4:1 Max. | |
| Perte d'insertion | 1.4 dB Max. | |
| Équilibre de fréquence | 1.2 dB Max. | |
| Directivité | 13 dB Min. | |
| Puissance d'entrée | 20 W | |
| Connecteurs | Femelle 2,92 mm | |
| Poids | 45 g | |
| Dimension | 31.8*12.7*15.9 mm |
Remarque : Pour des spécifications personnalisées, veuillez nous contacter directement.

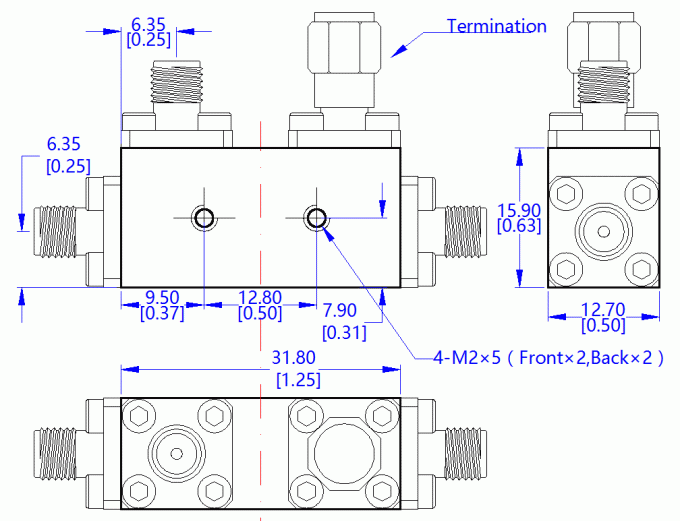

Schéma d'encombrement
